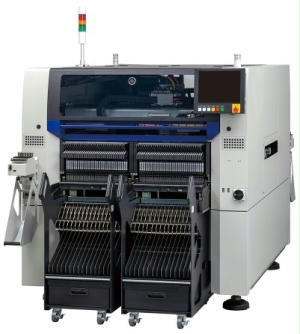

设备名称：高端高效模块贴片机

设备品牌：YAMAHA

设备型号:  YRM20

设备产地： 日本

设备亮点:‌

1,‌智能识别‌：快速生成特殊元件识别数据，提升贴装稳定性。‌‌

2,‌自动清洁‌：通过排气系统保持吸嘴清洁，减少维护频率。‌‌

3,‌模块化设计‌：集成日立、I-pulse技术优势，换线灵活且维护成本低

设备特点：

“单一贴装头解决方案”,具有卓绝生产率和通用性的万能型贴片机

Ø 融合z系列产品的技术，实现卓绝的生产率

Ø 采用“单一贴装头解决方案”,广泛对应各种生产

Ø 标准配备可维持高品质贴装的各项功能

Ø 通过运用丰富的功能群，实现高效生产。‌‌

YRM20----进一步完善了“单一贴装头解决方案”，具有卓绝生产率和通用性的万能型贴片机。

YAMAHA贴片机,雅马哈技术服务支持,yamaha贴片机,YAMAHA高速贴片机,雅马哈,yamaha设备

产品特点：

1、融合Σ系列产品的技术，实现卓绝的生产率

● 可实现115，000CPH贴装能力的超高速转塔式RM贴装头

配备有可提高小型芯片元件贴装性能的转塔式贴装头。继承了“单一贴装头解决方案”的特长，无需更换贴装头，在保持高速性的状态下可支持范围广泛的元件贴装，从0201mm的微小型芯片元件至12×12mm、高度6.5mm的中型、异形元件、均可对应。

● ZSR送料器

大幅提高零部件传送速度。支持RM贴装头的高速吸附，实现高生产率。

● 自动续料式送料器

只需剪断编带并插入，操作简单，减轻供料作业的负荷。另外，通过安装双卷盘，实现供料时机平准化，将因供料不及时所导致的停机风险降到更低。

● 双传送台

提高灵活性，可支持的上限基板宽度为510mm。而且还实现了高速传送，基板更换时间也大幅缩短。

● 跨区作业

能过采用Σ系列产品的跨区运行技术，使得2个贴装头的干扰区域达到更小，提高了生产效率。

2、采用“单一贴装头解决方案”，广泛对应各种生产

● 高速通用直列式HM贴装头

是一种泛用型贴装头，不仅具备高速性，而且还兼通用性，从0201mm的微小型元件到55×100mm、高度15mm的大型元件均可对应。

● 异形元件用直列式FM贴装头

是一咱元件对应能力更宽范围型贴装头，从03015mm的微小型元件到55×100mm、高度30mm的大型元件均可对应。另外还支持载荷控制。

● 两种横梁结构

可根据贴装能力及生产形态，X轴可选择双横梁或者单横梁结构，实现了通用平台。

● 可对应的元件：0201mm~大型元件

3、标准配备可维持高吕质贴装的各项功能

● 可实现高品质贴装的低冲击吸嘴

标准配备有微小型元件小间距贴装所必要的轻量吸嘴，可实现高速低冲击的贴装。而且，吸嘴ID完备，维修性也得以提高。

● 可提高贴装品质的视觉系统

配备侧视摄像头，提高小型零部件的搭载质量。可选配兼容性检查器。All Image Tracer(选配）可保存零部件识别图像，为实装质量分析提供强有力的支持。

● 吸嘴保养/送料器维修警告功能

通过自我诊断、自我修复功能，可使吸嘴及送料器持续保持清洁的状态，继续维持高品质的生产。

4、通过运用丰富的功能群，实现高效生产

● 无停机托盘伐供料装置eATS30

上限可收纳30个工件箱的大容量托盘供料装置。以工件箱为单位、以料斗为单位可进行不间断托盘供料，实现高效率的托盘供料及不停机生产。

● 小型托盘供料装置cATS10R

节省空间、具有高性价比的10层料斗托盘供料装置。

● 自动交换顶针功能

可自动配置顶针。通过与自动生产准备功能组合使用，可以大幅减轻生产品种更换时的工作负荷。

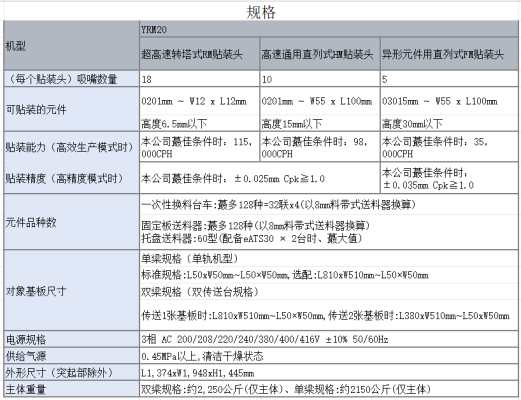

产品规格/外部尺寸：
